AMD RDNA4のハードウェアの概要¶
この記事はAMD "RDNA4" Instruction Set Architecture Reference Guideの1章1.2節「ハードウェアの概要」に基づいて自分が理解できるように書き直した。

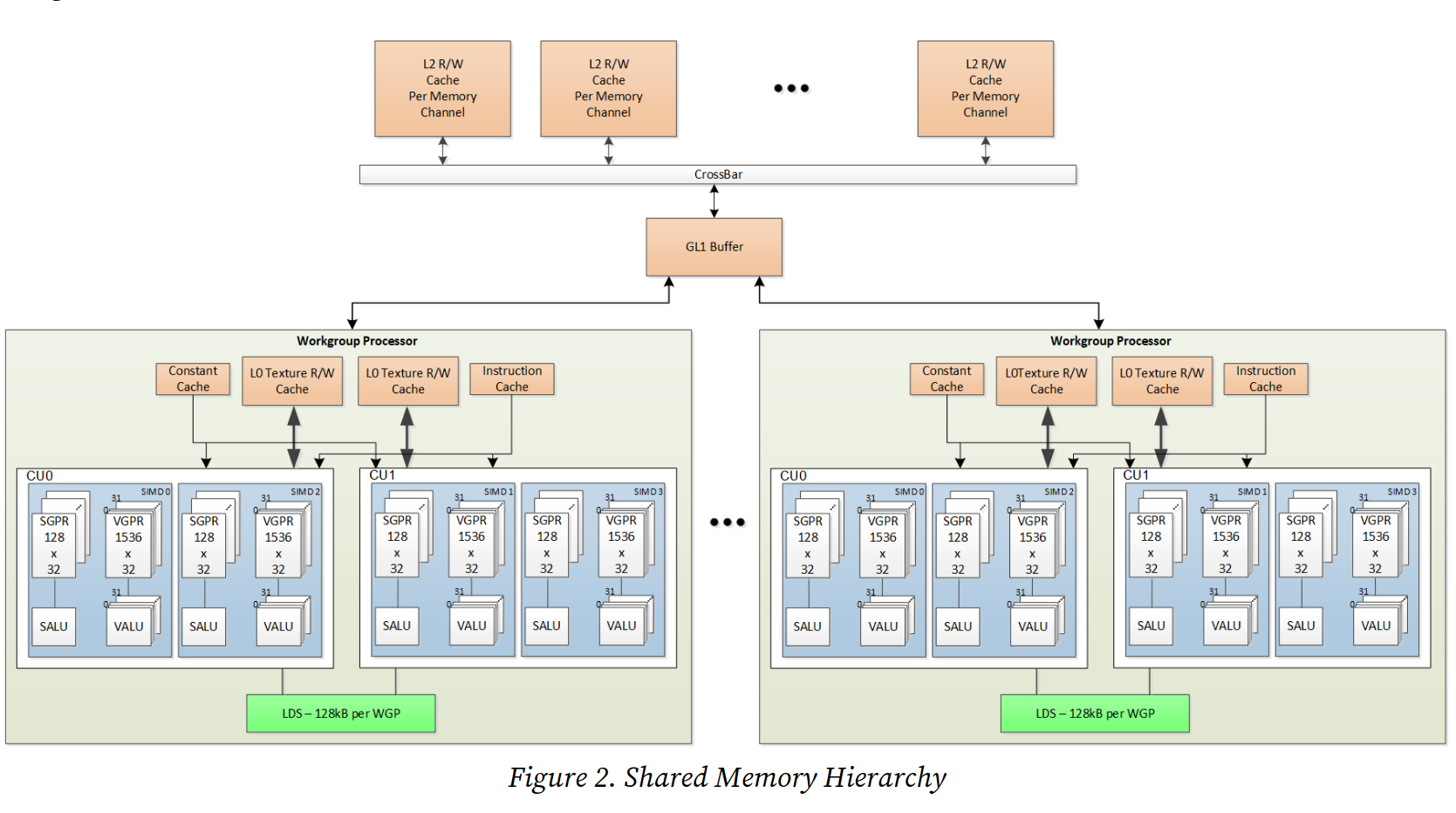

GPGPUに必要な事柄に絞って解説する。 RDNA4ではプロセッサーはWork-Group Processor(WGP)と呼ばれる、メモリや演算装置を含んだハードウェアからなる。 各WGPは互いに独立に動作する。 WGPの内部について詳しく見ていく。
タスクの単位¶
AMDとNVIDIAでは、用語が異なるため整理する。 AMDでは仕事の最小分割単位をwork-itemと呼び、CUDAでのthreadに相当する。 また、単一のRDNA4プロセッサー上で並列に実行できる32個または64個のwork-itemの集まりをWave(またはWavefront)と呼ぶ。
Compute Unit(CU)¶
WGPの内部には2つのCompute Unit(CU)があり、1つのCUには2つのSIMDがある。 SIMDには以下のハードウェアがある:
- 1 x Scalar ALU (SALU): wave毎に1つの値を操作し、すべての制御フロー(if/else、ループ)を管理する。
- 32 x Vector ALU (VALU): 各work-item上で同じ算術操作を行う
さらに、これらのALUにはデータとアドレスを保存できるGeneral Purpose Register(GPR)があり、機能が異なる。
- SALU: 各wave内のwork-itemに共有される、4バイト単位のレジスター(Scalar GPR, SGPR)が128バイト x 32個ある。
- VALU: wave内の各work-itemが持つ、4バイト単位のレジスター(Vector GPR, VGPR)が1536バイト x 32個ある。waveが32個なら16ブロック、64個なら8ブロック毎に確保される(つまり512 x 4バイト単位で確保される)。
VGPRはWaveの各work-itemに必要な分だけレジスターを確保する。 また、条件分岐をサポートするために、各waveは各work-itemがアクティブか眠っているかを示すEXECuteマスクを持っている。 アクティブなwork-itemはベクター命令をを実行し、眠っているものはNOPとして命令を実行する。 EXECマスクはSALUまたはVALUの比較によって、いつでも書き換えられる。
Local Data Share(LDS)¶
2つのCU間でデータを共有できるメモリがあり、これをLocal Data Share(LDS)という。 LDSはWGP毎に1つあり、大きさが128kBで低レイテンシーでアクセスできる。 LDSは4バイトの512エントリーを持つ、64個のバンクに分割されていて、順不同なアトミック命令を速くするために64個の整数アトミックユニットを含んでいる。
Work-group¶
キャッシュまたはLDSを通してデータを共有したり、バリアで同期できるwaveの集まりをWork-groupと呼ぶ。 work-group内のwaveはすべて同じWGP上で動く。
work-groupは1つあたり最大64kBのLDSのメモリを確保できる。
